Hallo! Als Zulieferer für Aluminiumdruckguss verfüge ich über umfangreiche Erfahrungen bei der Entwicklung von Riser-Systemen. Es ist ein entscheidender Teil des Aluminium-Druckgussprozesses, und die richtige Ausführung kann einen entscheidenden Unterschied in der Qualität des Endprodukts ausmachen. Schauen wir uns also an, wie man ein Steigrohrsystem für den Aluminiumdruckguss entwirft.
Die Grundlagen von Riser-Systemen verstehen
Das Wichtigste zuerst: Was genau ist ein Tragesystem? Vereinfacht ausgedrückt ist ein Steigrohr ein zusätzlicher Behälter mit geschmolzenem Metall, der mit dem Gusshohlraum verbunden ist. Seine Hauptaufgabe besteht darin, dem Gussstück beim Erstarren zusätzliches Metall zuzuführen. Wenn Aluminium abkühlt und erstarrt, schrumpft es. Ohne ein geeignetes Steigsystem kann diese Schrumpfung zu Mängeln wie Porosität, Lunkerbildung und schlechter Oberflächenbeschaffenheit im fertigen Gussstück führen.
Vor dem Entwurf zu berücksichtigende Faktoren
Bevor Sie mit der Skizze Ihres Steigleitungssystems beginnen, müssen Sie einige Schlüsselfaktoren berücksichtigen.
1. Gussgeometrie
Die Form und Größe des Gussstücks spielen eine große Rolle bei der Gestaltung des Steigrohrs. Komplexe Formen mit unterschiedlichen Wandstärken erfordern im Vergleich zu einfachen, gleichmäßigen Gussteilen ein ausgefeilteres Steigrohrsystem. Wenn Sie beispielsweise ein Teil mit dicken Abschnitten gießen, dauert die Erstarrung dieser Bereiche länger und es wird mehr Metall aus dem Steigrohr benötigt, um die Schrumpfung auszugleichen.
2. Aluminiumlegierung
Verschiedene Aluminiumlegierungen haben unterschiedliche Erstarrungseigenschaften. Einige Legierungen schrumpfen beim Abkühlen stärker als andere. Sie müssen die spezifische Legierung kennen, mit der Sie arbeiten, um die Menge an zusätzlichem Metall zu bestimmen, die das Steigrohr liefern muss. Beispielsweise weisen Legierungen mit einem höheren Kupfergehalt tendenziell höhere Schrumpfungsraten auf.
3. Stanzformdesign
Das Design der Matrize selbst beeinflusst den Fluss des geschmolzenen Metalls und die Platzierung der Steigrohre. Das Angusssystem, das steuert, wie das Metall in den Formhohlraum gelangt, muss mit dem Steigsystem koordiniert werden. Ein gut konzipiertes Angusssystem stellt sicher, dass das Metall den Hohlraum gleichmäßig füllt und dass die Speiser das Gussstück effektiv beschicken können.
Entwerfen des Riser-Systems
Nachdem wir uns nun mit den Grundlagen befasst haben, kommen wir zum eigentlichen Designprozess.
1. Position des Steigrohrs

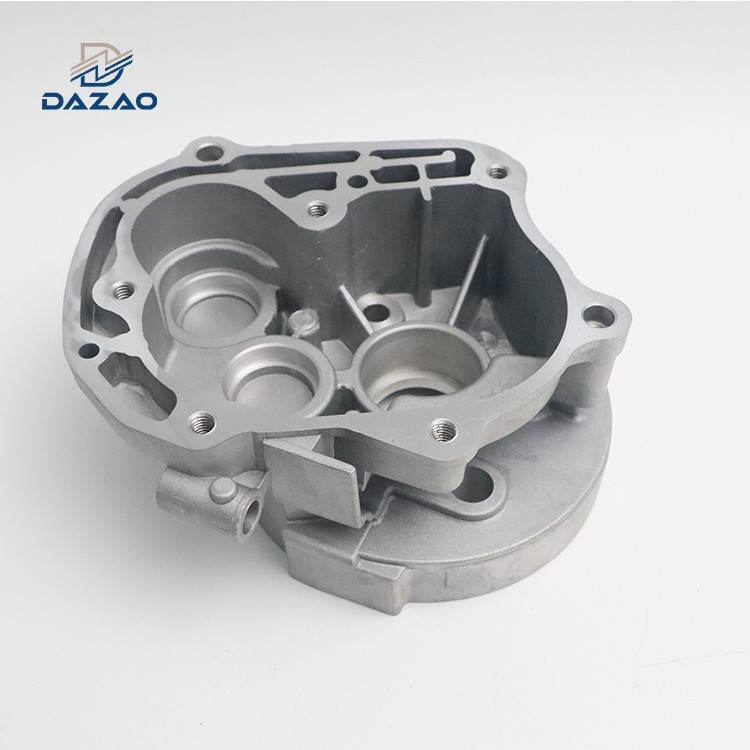

Die Lage der Steigleitungen ist entscheidend. Sie sollten an den dicksten Stellen des Gussteils angebracht werden, wo es am wahrscheinlichsten zu Schrumpfungen kommt. Auf diese Weise können sie Metall direkt dorthin liefern, wo es am meisten benötigt wird. Wenn Sie zum Beispiel ein Casting durchführenDruckguss-AutomobilteileBei einem dicken Vorsprung oder einer großen Nabe sollte das Steigrohr mit diesen Bereichen verbunden werden.
2. Riser-Größe
Die Bestimmung der Größe des Steigrohrs ist ein gewisser Balanceakt. Es muss groß genug sein, um genügend Metall bereitzustellen, um die Schrumpfung auszugleichen, aber nicht so groß, dass es unnötiges Gewicht und Kosten für den Guss verursacht. Eine allgemeine Faustregel besagt, dass das Volumen des Steigrohrs proportional zum Volumen des Teils sein sollte, das es speist. Zur Berechnung der passenden Größe können Sie mathematische Formeln oder Simulationssoftware verwenden.
3. Riser-Form
Auch die Form des Steigrohrs spielt eine Rolle. Zylindrische und kugelförmige Steigrohre werden häufig verwendet, da sie ein günstiges Verhältnis von Oberfläche zu Volumen aufweisen. Ein geringeres Verhältnis von Oberfläche zu Volumen bedeutet einen geringeren Wärmeverlust, wodurch das Metall im Steigrohr länger geschmolzen bleibt und dem Gussstück über einen längeren Zeitraum Metall zugeführt wird.
4. Halsdesign
Der Hals, der das Steigrohr mit dem Gussteil verbindet, ist ein wichtiger Teil des Designs. Es sollte klein genug sein, damit das Metall im Steigrohr erstarren kann, nachdem das Gussstück erstarrt ist, und so verhindert wird, dass das Metall in das Steigrohr zurückfließt. Gleichzeitig sollte es groß genug sein, um während des Erstarrungsprozesses einen reibungslosen Metallfluss vom Steigrohr zum Gussstück zu ermöglichen.
Verwendung von Simulationssoftware
Im heutigen digitalen Zeitalter ist Simulationssoftware zu einem unschätzbar wertvollen Werkzeug für den Entwurf von Steigleitungssystemen geworden. Programme wie MAGMASOFT und ProCAST können den gesamten Druckgussprozess simulieren, einschließlich des Flusses von geschmolzenem Metall, der Erstarrung und der Schrumpfung. Mit diesen Werkzeugen können Sie verschiedene Riser-Designs virtuell testen, bevor Sie die Matrize tatsächlich herstellen. Dies kann viel Zeit und Geld sparen, indem kostspielige Konstruktionsfehler vermieden werden.
Qualitätskontrolle und Prüfung
Sobald Sie das Steigleitungssystem entworfen und implementiert haben, ist es wichtig, Qualitätskontrollprüfungen durchzuführen. Mit zerstörungsfreien Prüfmethoden wie Röntgen- und Ultraschallprüfungen können interne Fehler im Gussstück erkannt werden. Wenn Mängel festgestellt werden, müssen Sie möglicherweise das Design des Steigleitungssystems anpassen.
Besondere Überlegungen für verschiedene Gussarten
1. Kleine Aluminiumteile
Beim Gießen kleiner Aluminiumteile, wie zGießen kleiner Aluminiumteile, muss das Steigsystem sorgfältig entworfen werden, um zu vermeiden, dass zu viel zusätzliches Material hinzugefügt wird. Kleine Teile erfordern möglicherweise kleinere, präziser platzierte Steigleitungen. Sie müssen außerdem sicherstellen, dass das Angusssystem das geschmolzene Metall effizient in die kleinen Hohlräume befördern kann.
2. Eloxierte Teile
Für Teile, die einer Eloxierung unterzogen werden, wie zEloxieren von Druckguss-AluminiumteilenDie Oberflächenbeschaffenheit des Gussteils ist entscheidend. Ein gut konzipiertes Steigrohrsystem kann dazu beitragen, Oberflächenfehler zu reduzieren, was wichtig ist, da durch Eloxieren eventuelle Unvollkommenheiten auf der Oberfläche hervorgehoben werden können.
Abschluss
Die Entwicklung eines Steigrohrsystems für den Aluminiumdruckguss ist ein komplexer, aber wesentlicher Prozess. Durch die Berücksichtigung von Faktoren wie Gussgeometrie, Aluminiumlegierung und Formdesign sowie die Verwendung geeigneter Designtechniken für die Position, Größe, Form und Halsgestaltung des Steigrohrs können Sie ein qualitativ hochwertiges Gussstück erstellen. Simulationssoftware und Qualitätskontrolltests sind ebenfalls wichtige Schritte in diesem Prozess.
Wenn Sie auf der Suche nach Dienstleistungen im Bereich Aluminium-Druckguss sind und Fragen zum Design des Steigleitungssystems oder zu anderen Aspekten des Prozesses haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die bestmöglichen Ergebnisse für Ihre Casting-Projekte zu erzielen.
